PLC在机器人周边设备控制中的简单应用案例

随着工业自动化的发展，机器人系统已经成为现代制造业中不可或缺的部分。机器人周边设备的高效协同控制是实现自动化生产的关键环节之一。PLC（可编程逻辑控制器）以其稳定可靠、易于编程的特点，成为连接机器人本体与其周边设备的理想控制中枢。本文将通过一个简单的案例，阐述PLC如何实现对机器人周边设备的控制，并结合计算机软硬件开发的视角进行说明。

一、案例背景：自动化装配单元
假设一个简单的自动化装配单元，包含一台六轴工业机器人、一个振动供料盘、一个传送带和一个检测传感器。任务流程为：振动供料盘将零件排列送出→传送带将零件运送到拾取工位→机器人拾取零件并执行装配→装配完成后，机器人将成品放回传送带运出。

二、系统硬件构成与PLC角色
1. 核心控制器： 一台PLC（如西门子S7-1200系列）作为主控制器。
2. 执行与传感设备：
* 机器人（通过其控制器与PLC通信）

• 振动供料盘（启/停由PLC数字量输出点控制）

• 传送带电机（由PLC通过数字量输出点控制接触器，或通过模拟量/通信控制变频器）

• 光电传感器（检测零件到位，信号接入PLC数字量输入点）

1. 通信网络： PLC与机器人控制器通常通过工业以太网（如PROFINET）或现场总线（如PROFIBUS）进行数据交换。PLC与简单周边设备（如传感器、接触器）则通过I/O模块直接连接。

三、控制逻辑与PLC程序设计（简单案例）
PLC程序（通常使用梯形图或结构化文本语言编写）负责协调整个流程，其核心逻辑顺序如下：

1. 初始化与启动： 操作员按下“启动”按钮（接入PLC输入），PLC启动传送带和振动供料盘。
2. 零件供给与检测： 振动供料盘工作，零件进入传送带。当零件到达拾取工位时，光电传感器被触发，PLC的对应输入点信号变为“1”。
3. 机器人呼叫： PLC检测到零件到位信号后，通过通信网络向机器人控制器发送一个“零件就绪”的标志位信号（例如，置位一个特定的数据块位）。
4. 机器人执行： 机器人控制器接收到信号后，执行预设的拾取和装配程序。完成后，机器人控制器向PLC发送一个“任务完成”信号。
5. 成品输出： PLC接收到“任务完成”信号后，继续控制传送带运行，将成品运送到下料区。可复位相关标志，准备下一个循环。
6. 安全与互锁： 程序中必须包含急停、安全门检测等安全逻辑。例如，当安全门打开时（输入点信号），PLC会立即停止所有输出，包括传送带、供料盘，并通过通信通知机器人暂停。

四、计算机软硬件开发的关联与扩展
从计算机软硬件及周边设备开发的角度看，此案例体现了典型的嵌入式控制系统开发模式：

• 硬件层面： 涉及PLC选型、I/O模块扩展、通信接口配置、传感器与执行器的电气接口设计。这要求开发者具备工业电子和电气控制的基础知识。
• 软件层面：

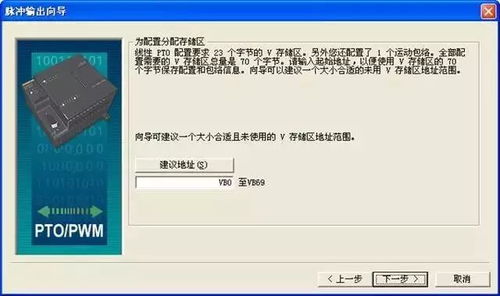

• PLC编程： 使用TIA Portal、GX Works等集成开发环境进行逻辑编程、通信配置和人机界面（HMI）设计。HMI（触摸屏）作为“周边设备”，其画面开发也属于软件范畴，用于状态监控和参数设置。

• 机器人编程： 在机器人专用软件（如KUKA KRL， FANUC TP）中编写动作程序，并配置与PLC的通信接口和数据交换区。

• 上层系统集成： 更复杂的系统可能涉及上位机（工业PC）开发，使用C#、Python等语言编写监控软件（SCADA），通过OPC UA等协议与PLC通信，实现数据采集、分析和报表生成。这属于更广义的“计算机周边设备”开发，即开发用于控制和管理物理设备的计算机软件。

• 通信协议开发： 如果使用非标准设备，可能需要进行自定义通信协议的开发，这需要深入的网络和串行通信知识。

五、
本案例展示了PLC作为“大脑”，在机器人工作站中协调周边设备的基本方法。其核心在于通过输入信号感知现场状态，通过程序逻辑进行决策，再通过输出信号和通信命令驱动设备动作。对于开发者而言，构建这样的系统需要融合PLC控制技术、工业通信知识、机器人基础以及计算机软件编程能力，是一个典型的机电软一体化开发实践。从简单的逻辑控制出发，可以逐步扩展到更复杂的网络化、智能化的制造系统开发。
